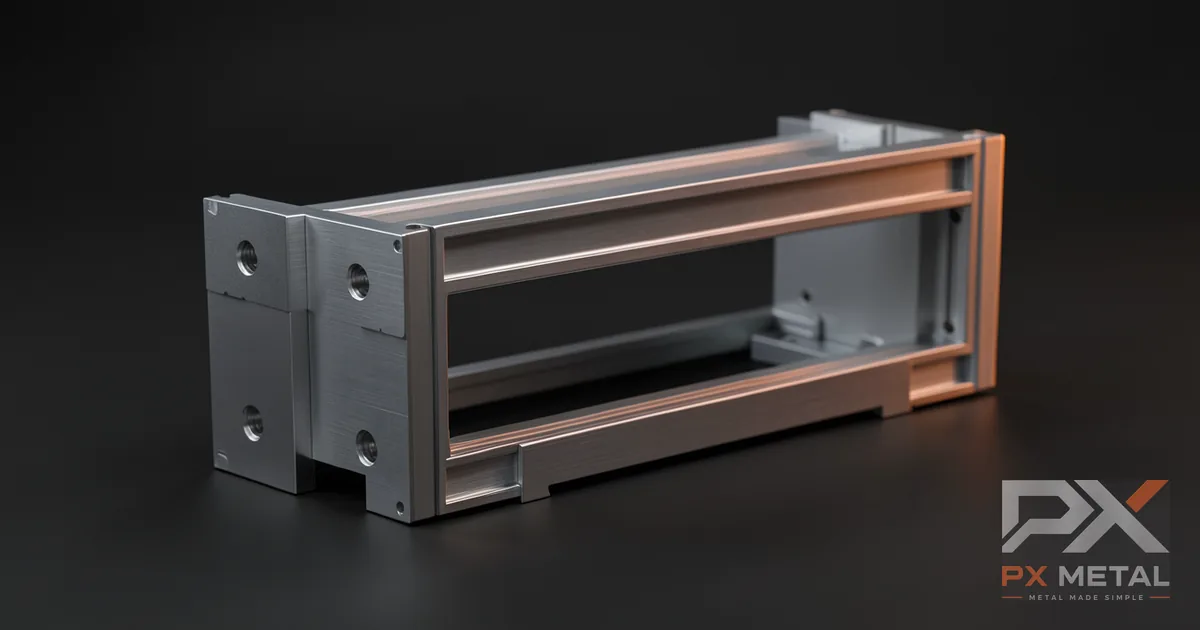

โครงเครื่องจักรจากอลูมิเนียมโปรไฟล์

ทำไมโครงเครื่องจักรสมัยใหม่นิยมใช้อลูมิเนียมโปรไฟล์

อลูมิเนียมโปรไฟล์ หรือ T-Slot Extrusion คือระบบโครงสำเร็จรูปที่ยึดประกอบด้วยน็อตสวมราง (T-Nut) โดยไม่ต้องเชื่อมเลย ทำให้ติดตั้งเร็ว ปรับแก้และต่อเติมได้ตลอดอายุงาน ผิวอโนไดซ์ไม่ต้องพ่นสี และเบากว่าโครงเหล็กราว 2 ใน 3 จึงกลายเป็นมาตรฐานของโครงเครื่องจักร สายพานลำเลียง โต๊ะทำงาน และห้องคลีนรูม

บทความนี้เปรียบเทียบโครงโปรไฟล์กับโครงเหล็กเชื่อมแบบเดิม แนะนำการเลือกขนาดซีรีส์ และชี้จุดที่โปรไฟล์อย่างเดียวไม่พอ ต้องใช้แผ่นอลูมิเนียมกัดขึ้นรูปร่วมด้วย

อลูมิเนียมโปรไฟล์คืออะไร ระบบประกอบด้วยอะไรบ้าง

อลูมิเนียมโปรไฟล์คือเส้นอลูมิเนียมที่รีด (Extrude) ให้มีหน้าตัดเป็นร่องรูปตัว T รอบด้าน นิยมใช้เกรด 6063-T5 หรือ 6061 ผิวอโนไดซ์สำเร็จจากโรงงาน ร่อง T นี้คือหัวใจของระบบ เพราะทำให้ยึดชิ้นส่วนเข้าด้วยกันที่ตำแหน่งใดก็ได้ตลอดความยาวเส้น ด้วยอุปกรณ์มาตรฐานดังนี้

• T-Nut และสลักเกลียว — น็อตสวมรางที่เลื่อนเข้าไปในร่องแล้วล็อกด้วยสลัก ไม่ต้องเจาะโครง
• ฉากมุม (Bracket) และแผ่นเชื่อมมุม — สำหรับต่อโครงในแนวตั้งฉาก
• ตัวต่อแบบซ่อน (Internal Connector) — ให้รอยต่อเรียบ ไม่มีหัวน็อตโผล่
• ล้อเลื่อน ขาปรับระดับ และแผ่นยึดพื้น — สำหรับโครงที่ต้องเคลื่อนย้ายหรือติดตั้งกับพื้นโรงงาน

จุดสำคัญคือทุกอย่างถอดออกและประกอบใหม่ได้ โครงหนึ่งชุดจึงมีมูลค่าใช้ซ้ำสูงเมื่อไลน์ผลิตเปลี่ยน

เปรียบเทียบโครงโปรไฟล์อลูมิเนียมกับโครงเหล็กเชื่อม

กฎง่าย ๆ คือ ถ้าโครงมีโอกาสต้องปรับแก้ ย้าย หรือต่อเติมในอนาคต โปรไฟล์อลูมิเนียมเกือบจะคุ้มกว่าเสมอ แต่ถ้าเป็นโครงรับแรงหนักมาก ติดตั้งถาวร และต้องทนการสั่นสะเทือนรุนแรง เหล็กเชื่อมยังเป็นคำตอบ

เลือกขนาดซีรีส์โปรไฟล์ให้พอดีกับน้ำหนักบรรทุก

โปรไฟล์แบ่งเป็นซีรีส์ตามขนาดหน้าตัด (หน่วยเป็นมิลลิเมตร) ซีรีส์ที่พบในไทยและงานที่เหมาะโดยทั่วไปมีดังนี้

ตัวเลขน้ำหนักบรรทุกของแต่ละซีรีส์ไม่มีค่าตายตัว เพราะขึ้นกับ 3 ปัจจัย คือ ความยาวช่วงที่ไม่มีจุดรองรับ (Span) รูปแบบการวางแรง (จุดเดียวหรือกระจาย) และวิธียึดปลาย หลักปฏิบัติคือคำนวณค่าการโค้งตัว (Deflection) จากโมเมนต์ความเฉื่อยของหน้าตัดในคู่มือผู้ผลิต แล้วกำหนดค่าที่ยอมรับได้ของงานนั้น ๆ อย่าเลือกซีรีส์จากความรู้สึกว่าดูแข็งแรงพอ

เมื่อโปรไฟล์อย่างเดียวไม่พอ: ชิ้นส่วนจากแผ่นและเพลาอลูมิเนียม

โครงเครื่องจักรจริงแทบทุกชุดมีชิ้นส่วนที่โปรไฟล์สำเร็จทำไม่ได้ ต้องกัดขึ้นรูปจากแผ่นหรือเพลา ได้แก่

• แผ่นฐาน (Base Plate) — แผ่นหนาที่ยึดโครงทั้งชุดลงพื้นหรือขึ้นโต๊ะเครื่อง ต้องการความเรียบและตำแหน่งรูยึดที่แม่นยำ นิยมใช้ อลูมิเนียม 6061-T651 แผ่น เพราะผ่านการคลายแรงเค้นแล้ว กัดออกแล้วไม่โก่งตัว
• หน้าแปลนยึดมอเตอร์และหัวกลึง — ต้องการระนาบแม่นยำและรูเกลียว ใช้แผ่น 6061-T6 หนา 10–25 มม. เป็นส่วนใหญ่
• เพลาและบูช — ส่วนหมุนหรือรับแรงเฉือน ใช้เพลา 6061 กัดตามแบบ
• จิ๊กยึดชิ้นงานบนโครง — ดูหลักการเลือกเกรดสำหรับงานกลึงกัดได้ในบทความ วิธีเลือกอลูมิเนียมสำหรับงาน CNC

ข้อดีของการสั่งชิ้นส่วนเหล่านี้ตัดตามขนาดคือได้ขนาดใกล้งานจริง ลดเวลากัดหยาบและลดเศษในร้าน และถ้าต้องประเมินค่าขนส่งหรือวางงบล่วงหน้า การรู้น้ำหนักตั้งแต่ต้นช่วยมาก ดูวิธีคิดใน วิธีคำนวณน้ำหนักอลูมิเนียม พร้อมสูตรและตัวอย่าง

ข้อจำกัดและข้อควรระวังในการออกแบบ

• ความแข็งต่ำกว่าเหล็กราว 3 เท่า — ค่า Young's Modulus ของอลูมิเนียมราว 69 GPa เทียบเหล็กราว 200 GPa หน้าตัดเท่ากันอลูมิเนียมโค้งง่ายกว่ามาก ต้องชดเชยด้วยหน้าตัดใหญ่ขึ้นหรือเพิ่มจุดรองรับ
• รอยต่อคือจุดอ่อน — ความแข็งแรงของโครงโปรไฟล์ขึ้นกับคุณภาพการขันล็อก ควรขันตามค่าแรงในคู่มือ และหลีกเลี่ยงการออกแบบที่ให้แรงทั้งหมดลงรอยต่อจุดเดียว
• การสั่นสะเทือน — เครื่องจักรที่สั่นแรง เช่น เครื่องกลึงหนักหรือเครื่องปั๊มขึ้นรูป ยังเหมาะกับฐานเหล็กหรืองานหล่อ โปรไฟล์อลูมิเนียมเหมาะกับเครื่องประกอบ เครื่องตรวจสอบ และสายพานมากกว่า
• การขยายตัวจากความร้อน — โครงยาวที่อยู่ใกล้แหล่งความร้อนต้องเผื่อระยะขยาย เพราะอลูมิเนียมขยายตัวราว 2 เท่าของเหล็กที่อุณหภูมิเดียวกัน

สรุป

• โปรไฟล์อลูมิเนียมคือระบบโครงแบบขันน็อต ไม่ต้องเชื่อม ปรับแก้และใช้ซ้ำได้ เหมาะกับโครงเครื่องจักรขนาดเล็กถึงกลาง
• เลือกซีรีส์จากการคำนวณ Deflection ไม่ใช่จากความรู้สึก และเผื่อจุดรองรับเมื่อช่วงยาว
• โครงหนักมาก สั่นแรง หรือถาวร ยังเป็นหน้าที่ของเหล็กเชื่อม
• ชิ้นส่วนที่ต้องความแม่นยำ เช่น แผ่นฐาน หน้าแปลน เพลา ให้กัดจาก 6061-T6/T651 แล้วประกอบเข้ากับโครงโปรไฟล์
• สั่งชิ้นส่วนตัดตามขนาดล่วงหน้าช่วยลดทั้งเวลากลึงและเศษเหลือทิ้ง

คำถามที่พบบ่อย

โปรไฟล์อลูมิเนียมรับน้ำหนักได้เท่าไร?

ไม่มีตัวเลขเดียวที่ใช้ได้กับทุกกรณี เพราะขึ้นกับซีรีส์ ความยาวช่วง รูปแบบแรง และวิธียึด โดยทั่วไปซีรีส์ 40x40 ช่วงสั้นรับน้ำหนักหลักร้อยกิโลกรัมได้ แต่สิ่งที่ต้องเช็กจริงคือค่าการโค้งตัว ซึ่งคำนวณจากโมเมนต์ความเฉื่อยในคู่มือของผู้ผลิตโปรไฟล์นั้น ๆ งานที่การโค้งตัวมีผลต่อความแม่นยำควรคำนวณทุกครั้ง

โครงโปรไฟล์ใช้งานกลางแจ้งได้ไหม?

ใช้ได้ เพราะผิวอโนไดซ์ทนการกัดกร่อนดี แต่จุดที่ต้องระวังคืออุปกรณ์ยึด เช่น T-Nut และสลักเกลียว ซึ่งส่วนมากเป็นเหล็กชุบ หากใช้กลางแจ้งหรือบริเวณชื้น ให้เลือกอุปกรณ์สเตนเลส และหลีกเลี่ยงการออกแบบที่ให้น้ำขังในร่อง T

PX Metal จำหน่ายโปรไฟล์สำเร็จรูปไหม?

PX Metal เชี่ยวชาญอลูมิเนียมแผ่นและเพลาเกรด 5083 6061 และ 7075 พร้อมบริการตัดตามขนาด ซึ่งครอบคลุมชิ้นส่วนประกอบโครงที่ต้องกัดขึ้นรูป เช่น แผ่นฐาน หน้าแปลน และจิ๊ก ส่วนเส้นโปรไฟล์ T-Slot สำเร็จรูปเป็นสินค้าตลาดเฉพาะทางที่เราไม่ได้จำหน่าย แต่เราช่วยแนะนำเกรดและเตรียมชิ้นส่วนกัดขึ้นรูปให้เข้ากับโครงของคุณได้
